Här är transrapid i genomskärning med en konventionell höghastighets järnväg.
De kanske kan tyckas orättvist att jämföra ett Transrapid spår med två konventionella höghastighetsspår. Men detta beror på att Transrapid har högre kapacitet, ca dubbla (beroende på konfiguration) och därför inte behöver fler spår. Idagsläget i Europa är den vanligaste konfigurationen på banor att man har två snabbtågs spår och ett eller två godstågsspår.
Att ha mötesspår är inte nödvändigt för extrema höghastighetståg eftersom dessa färdas så fort mellan stationerna så att tågen utan problem hinner mötas när de är stillastående.
En annan vanlig frågeställning är om banan måste vara upphöjd. Svaret på det är i princip nja. Detta svar kräver en förklaring.
De röda blocken på bilden är korrigerings block där man ställer om dem efterhand som fundamenten sjunker i marken. På en vanlig järnväg har man löst det genom att lägga tonvis med grus, men den lösningen är inte tillräckligt exakt. På de tyska snabbtågsjärnvägarna (ICE) har man löst det genom att gjuta en massiva järnvägsbank. Denna lösning är otroligt kostsam.
Om man ändå använder fundament på detta sättet kan man lika gärna höja upp spåret vid behov.
Många påstår att Transrapids systemförstör landskapsmiljön mer än konventionell räls. Här visar jag en genomskärning genom en normal landskaps bild. Här ser man tydligt fördelarna av den brantare stigningen och att Transraipd steglöst kan gå från att ligga direkt på mark till användas som bro. Vad de gäller att blockera landskapet är konventionell järnväg en betydligt mer blockerande effekt.
De mjuka aspekterna åt sidan, vad som verkligen spelar roll i verkligheten är krass ekonomi och praktiska fördelar. I Skåne har de sedan början av 90-talet byggts en tunnel igenom en horst vid namn Hallandsåsen. Tunnlen beräknas kosta vid färdigställande 10,5miljarder kr i 2008års penningvärde och detta exklusive kapitalkostnader för 25 års byggtid.
Ett Transrapid spår kan ledigt åka över Hallandsåsen motorvägen som idag går upp för nordsidan lutar ca 10grader vilket är den skarpaste lutningen som Transrapid kan åka upp för (bilden är inte skalenlig).
Totala kostnaden för anläggningen i Kina var ca 9miljarder kr för 30,5km dubbelspår, 2 stationer samt 3 tåg @ 3 vagnar @100personer/vagn. Total kostnad blir då 150miljoner kr/km räls vilket då inkluderar en vagn var 6km räls samt en station för var 30km/h räls samt en bangård per 60km/räls. Kostnaden på 9miljarder inkluderar den tyska subventioneringen och all konstruktions kostnad och transport kostnad.
Många tror att de är dyrare att bygga Maglev i Sverige än i Kina, men faktum är att nästan hela banan samt fundamenten tillverkades i Tyskland och transporterades till Kina. Dessutom har en del framgång gjorts sedan banan byggdes vad de gäller att tillverkad en billigare. Kostnaden för en banan kommer sannolikt inte att öka, utan snarare att sjunka i takt med att man bygger större system.
Totala kostnaden blir då troligen runt 150miljoner/km.
Tryck för skarpare bild
Den här kartan visar vad man får för motsvarande kostnad. Vad som är tydligt är att Transrapid fortfarande är dyrare än konventionell järnväg över jämt landskap, men skillnaden är mindre än skillnaden i hastighet.
För knepiga situationer så som under Hallandsåsen och i Helsingborgs Centrum visar Transrapid sin fördel.
Det är lite sent att vara efterklok. Pengarna i åsen är redan begravda och det är inget man kan göra åt det. Men lärdomen finns att hämta.
Här är ett sätt som ett bansystem skulle kunna byggas ut. Sträckan Stockholm-Helsingborg skulle här kosta 75 miljarder inklusive 11 stationer och runt 80 vagnar av varierande typ. 75miljarder motsvarar Sveriges skatte budget för 20 dagar.
Stationerna är uppdelade i 3 typer.
Liten station (lime): Med mötesspår samt 1 stickspår där 1 tåg kan passera (köra om eller möte) i full hastighet samtidigt som ytterligare 1 står på stationsområdet.
Mellan station(ljusgrön) : Två huvudperronger och en pendeltågs pendeltågs perrong samt två stickspår, en på var sida.
Stor station (Militär grön): Två huvudperronger och två pendeltågs pendeltåg, två stickspår samt bangård.
Tågen synkas i ett par kategorier, vid max trafik blir resultaet följande.
Expresståg: 1avgång per timme med långdistans expresståg som stannar på endast stora stationer. Vid varje enskilt tillfälle finns de endast 2 tåg av denna typ på sträckan. 2tåg@8vagnar.
Regionståg: 2 avgånger per timme, stannar på mellan och stora stationer. Vid hög trafik finns det 6 tåg av denna typ på sträckan. 6tåg@5vagnar.
Lokaltåg: Stannar på samtliga stationer. Avgår 3 gånger per timme. Vid varje tillfälle finns de 12 tåg av denna typ på sträckan. 12tåg@2vagnar.
Godståg: Dessa tåg fyller rälsen vid lågtrafik med kvarvarande rälskapacitet för container och trailer transport.
Hur kan man ha fler tåg än vad man har sträckor och riktningar? Det är just de finurliga med denna lösningen. Man kan nämligen köra flera tåg på samma sträcka samtidigt utan att de riskerar att krocka.

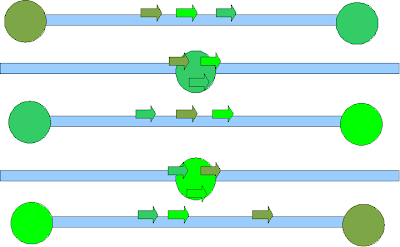

I praktiken sätter man upp ett "tåg" av tåg. Beronde på trafik och vilket slag sätter man upp trafiken på olika sätt. Eftersom de andrig finns mer än 2 expresståg på hela banan vid ett och samma tillfälle kan man enkelt konfigurera tidtabellen på sådant sätt att de alltid möts i den stora centralstationen på mitten av linjen. Om ytterligare kapacitet behövs kan nyckel sträckan mitt emellan huvudstationerna expanderas till dubbelspår för att då med minimal insats öka kapaciteten med upp till 40%. I detta fallet skulle exempelvis Norrköping=>Linköping expanderas för att öka möjligheten att ha fler tåg.
För den situationen där två uppsättningar med tåg möter varandra blir resultatet att lokaltåg möter en hel uppsättning med 3 tåg vid de tillfälle då de stannar på en liten station. Regionaltåg möter då en uppsättning tåg vid regionalstationer. För att optimera det hela beronde på avstånden så varierar man tågens hastighet något. Typisk hastighet för ett lokaltåg är mellan 250 och 350km/h, för ett regionaltåg 300 till 450km/h och för ett expresståg 450 till 600km/h.
Allt detta för mindre än 1/5 av vad Sverige lägger på bidrag varje ensikt år. Detta är en investering som kommer att hålla klass i 30 år framöver.
För magnettåg är de varken ekonomi eller teknik som är problemet utan politisk ovilja!
